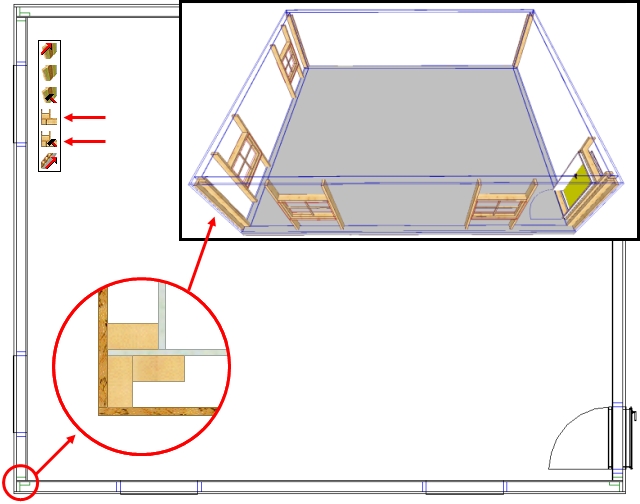

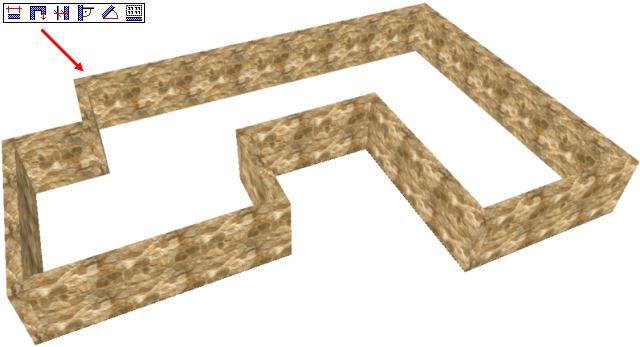

Modelování stěn je tak jednoduché, že jej můžete provádět přímo ve 3D. Pro samotnou tvorbu je zde na výběr z velkého množství funkcí, kdy délky a velikosti zadáváte při kreslení, nebo jednoduše použijete danou základovou desku, případně půdorys, který je k dispozici.

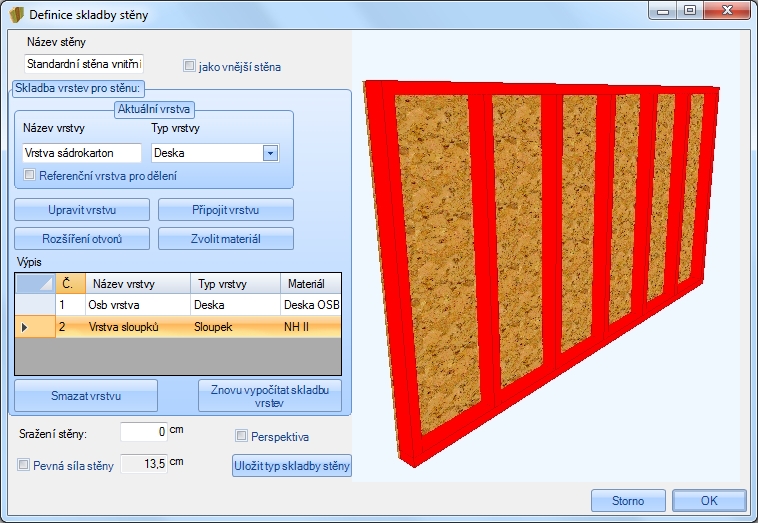

Definování dřevěné stěny: Pro rychlou a snadnou práci obsahuje program VisKon dialog, ve kterém je možné kompletní vymodelování stejně jako upravení skladby stěny s vícero vrstvami. Pro samotnou modelaci jsou k dispozici sloupky, desky, laťování, srubovice (pro sruby) atd. Uživatel má vždy možnost volit a přidávat aktivní vrstvu. Kompletní podrobnosti (tloušťka stěny, počet sloupků, velikost atd.) je možné definovat kliknutím na funkci upravit vrstvu:

Po vytvoření stěn následuje další krok a to použití funkce Definování rohových spojení pro parametrické zadání rohů nebo spojení typu T a to dle přesných stavebních předpisů a pravidel. Tyto typy spojení je možné uložit pro opakované využití. V následujícím příkladu uvidíte exaktní zadání těchto spojů pomocí posunutí nejrůznějších vrstev stěn, přidáním rohových sloupků atd.

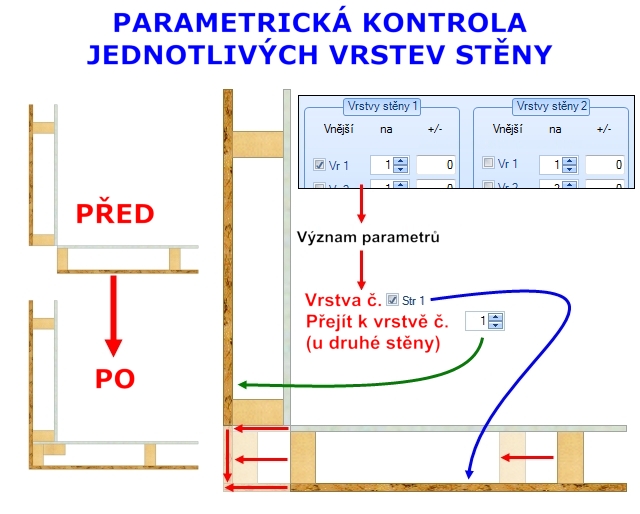

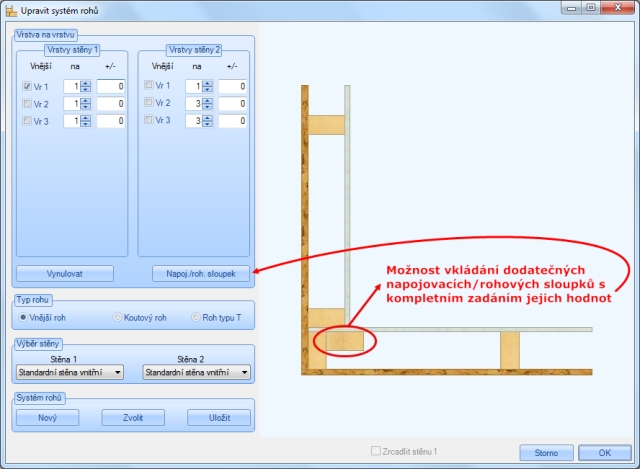

Zásadním jsou pouze pravidla spojení: Jedním kliknutím se otevře dialog, ve kterém máte možnost pohybu jednotlivých vrstev dvou stěn na úrovni X a Y. Pro vytvoření precizních rohů je potřeba definování přesné polohy těchto vrstev. Po kompletním parametrickém zadání se rohy uloží do knihovny:

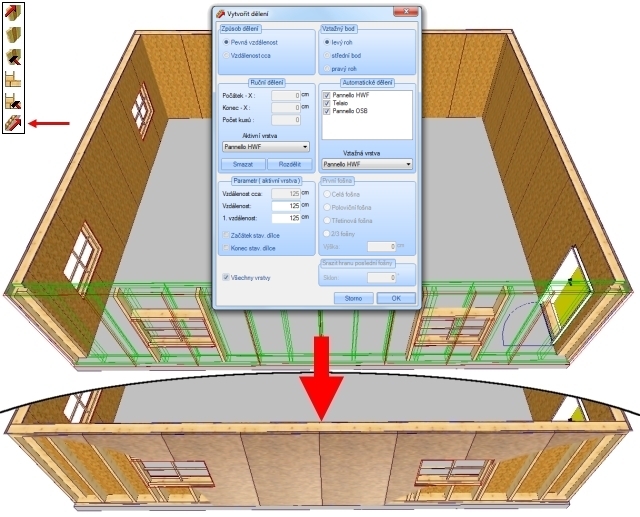

Aby bylo možné kompletní zadání dřevěné stěny dokončit, je třebat využít funkci dělení dřevěných stěn, která generuje kompletní vrstvy samotné stěny:

POZNÁMKA: PROBLÉMEM NENÍ ANI AUTOMATICKÉ NEBO MANUÁLNÍ PŘIZPŮSOBENÍ SE STŘEŠNÍMU PLÁŠTI. VÝSLEDKEM BUDOU VŽDY PERFEKTNÍ STĚNY.

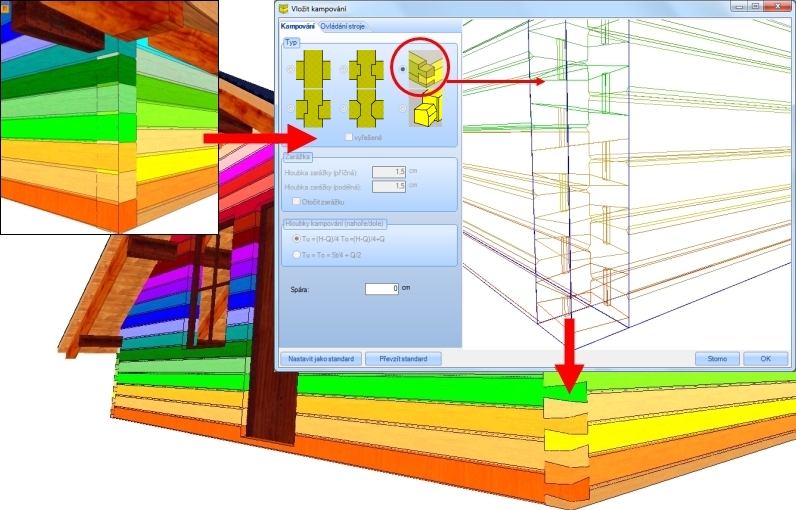

Pro vytváření srubů má VisKon k dispozici speciální typ opracování. Nejdříve se zvolí požadované stěny, pak funkce kampování. Zde je pak na výběr, jaký typ spoje má být použit a zdali má být vytvořen i rybinový spoj.

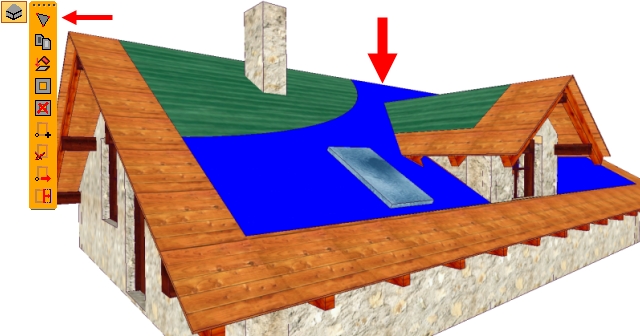

Pomocí následujících funkcí je možné realizovat nejrůznější pevné konstrukce jako dlaždice, panely, desky, plechy atd. V podstatě se nejedná o nic jiného než o určitou vrstvu mnohoúhelníku. Při jejím vytvoření se naklikne určitá oblast, např. základová deska apod. V následujícím kroku se dodají kompletní hodnoty.

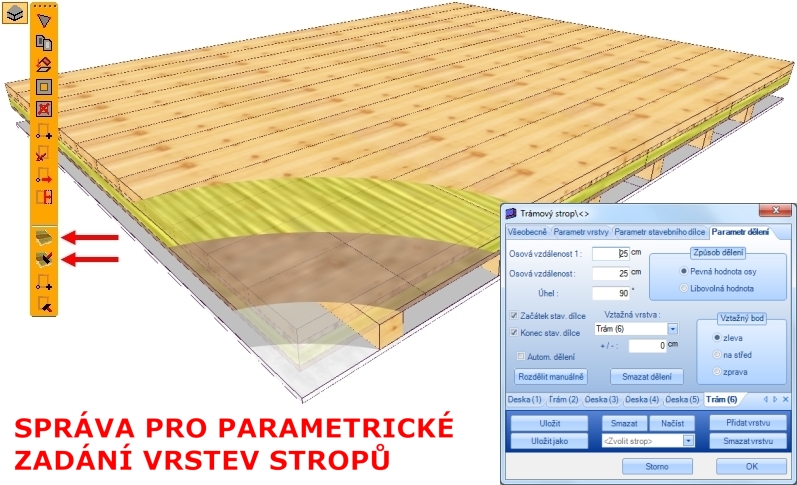

Kompletní vícevrstvé stropy se definují pomocí dialogu s parametrickým zadáním. Každou vrstvu je možné definovat z trámů, desek, prken, trámů a srubovic.

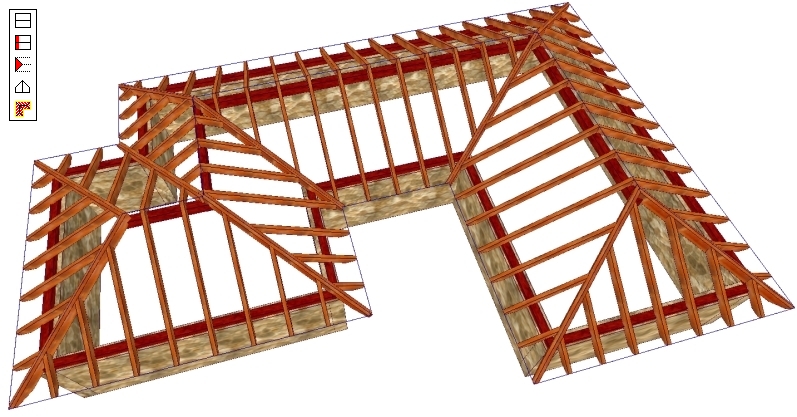

LIBOVOLNÉ zadání půdorysu: Pomocí této funke je možné vytvářet nejrůznější typy krovů. Nejjednodušším způsobem je vytvořit si pomocné čáry, zdivo nebo použít půdorys, pakliže je k dispozici. Pomocí první funkce se vytvoří hlavní střecha. K tomu je nutné pouze nakliknutí dvou protilehlých hran. Dalšími dvěmi funkcemi se vkládají štíty nebo valby. Poslední funkcí pak uživatel vkládá přístavby, případně další přilehlý krov.

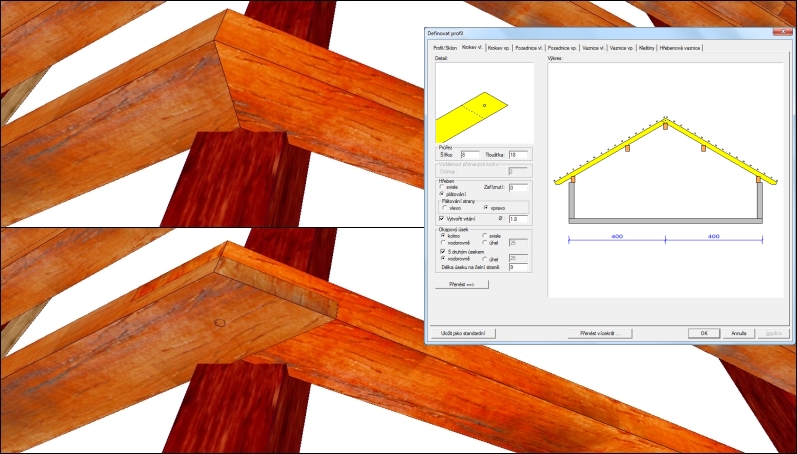

Dialog pro zadání profilu pak umožňuje zadání dalších detailů krovu. U vrcholu hřebenu je tak možné definovat, zda má být vytvořeno automatické svislé zaříznutí či přeplátování např. s vrtáním.

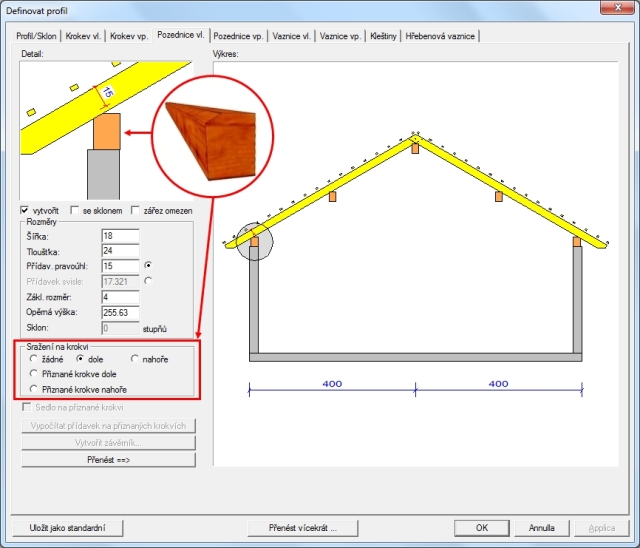

Další ukázkou využití dialogu profilu je nastavení pro pozednice nebo vaznice. Uživatel má jednoduchým zakliknutím možnost definovat automatické sražení na krokvi. Aktivováním této funkce se pak vytvoří sražení shora, zdola či je možné jej ponechat bez opracování.

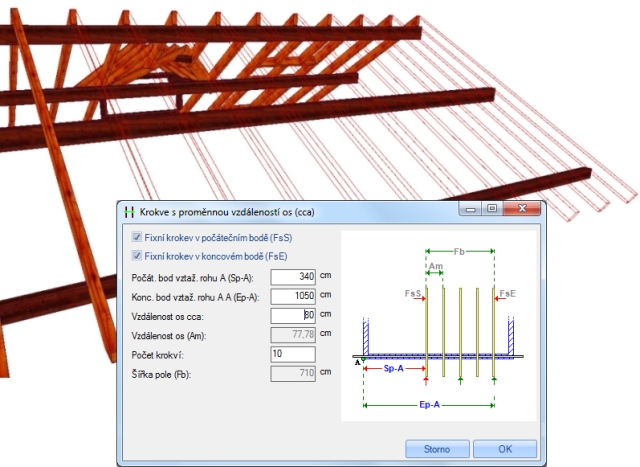

Pokládání krokví do střešní plochy probíhá poloautomaticky a umožňuje jejich přesné umístění na základě skutečnosti. Nejprve se naklikne počáteční a koncový bod ve kterém budou krokve ležet. V následujícím dialogu se pak definují přesná určení polohy jednotlivých krokví zadáním buď přesného odstupu nebo jednoduše přesným počtem krokví.

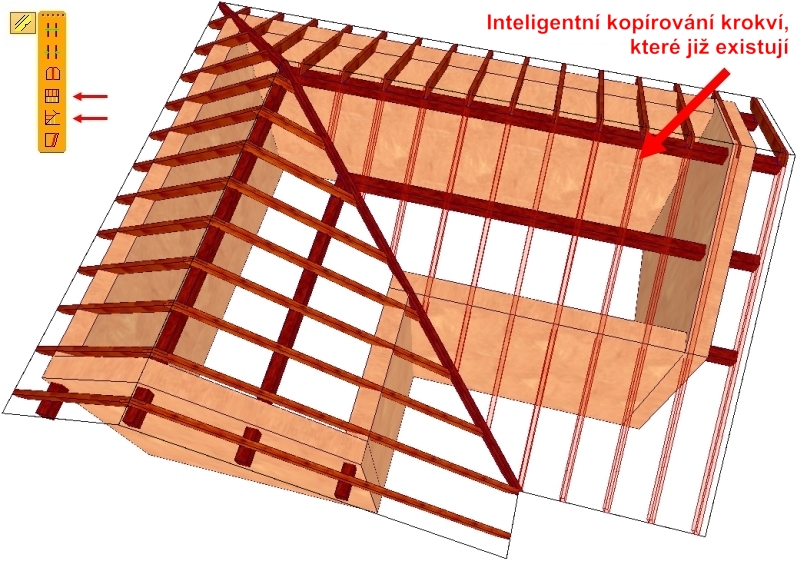

V následujícím kroku je zobrazeno chytré využití funkce kopírování krokví z jedné střešní plochy do druhé střešní plochy, kdy v programu nakliknete plochy s krokvemi, které mají být zkopírovány a plochu, do které mají být přeneseny.

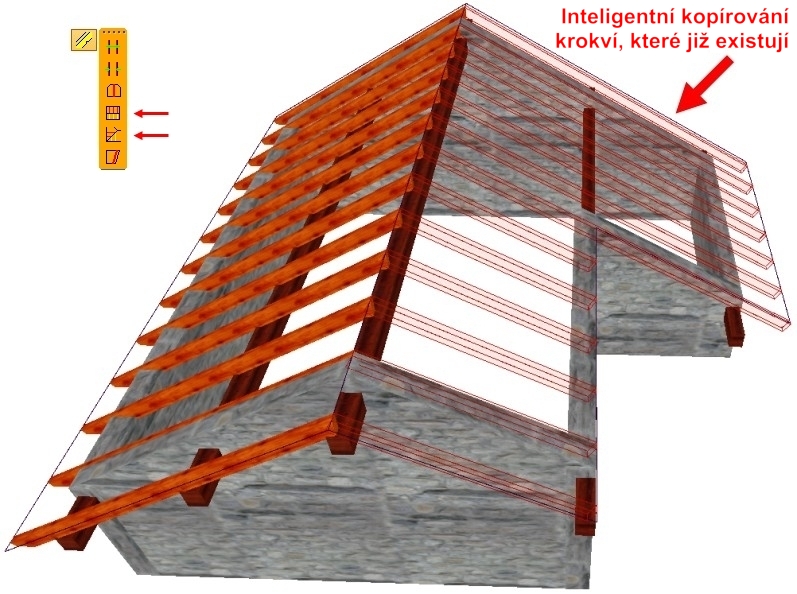

V dalším příkladu je vidět použití funkce kopírování krokví na základě jejich zrcadlení. Jedná se o kopírování krokví jedné střešní plochy přes zvolenou střešní hranu do další zvolené plochy.

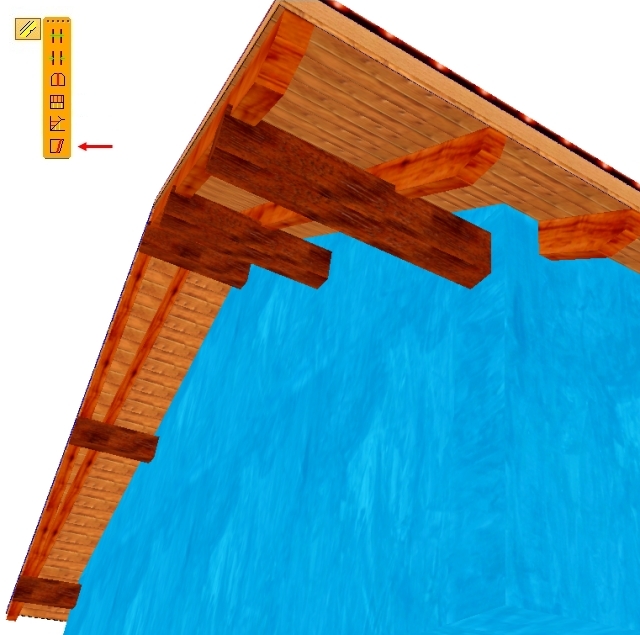

Touto poslední funkcí má uživatel možnost vložení libovolných šikmých trámů a krokví. Toto má své opodstatnění pakliže určitá krokev leží mimo polohu a směr ostatních krokví, čímž vytváří určitý kontrast.

Funkce pro vkládání kleštin je velmi jednoduchá. Nejprve se v profilu definují rozměry jako šířka, tloušťka popř. zaříznutí stejně jako zda má být např. zaříznutí oboustranné atd. Po jejich definování a kliknutí na tuto funkci dojde k jejich vytvoření.

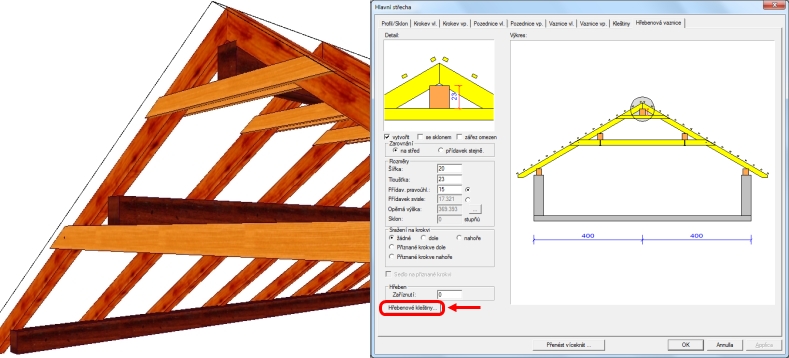

Funkce pro automatické vytvoření hřebenových kleštinek:

Úprava krovu. Pomocí dalších speciální nástrojů jsou možné úpravy a přizpůsobení kompletní výstavby krovu např. pro vytvoření přístřešků atd. K tomu slouží funkce jako vytvoření odsazení okapu, přidání jednotlivých bodů okapu, kompletní posunutí bodu, části nebo kompletní hrany mnohoúhelníku krovu atd.

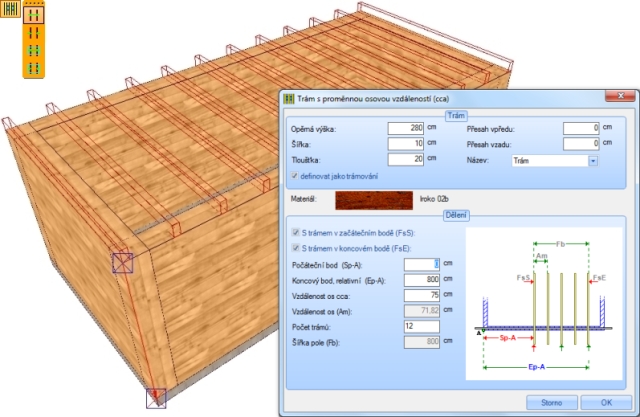

Vkládání trámování umožňuje velmi rychlé a jednoduché vytváření stropů, podlah či sloupků, přičemž garantuje přesnost vytvoření. Nejprve se naklikne počáteční a koncový bod a poté oblast rozsahu. Přesnost nastavení pak představuje následně otevřený dialog, kde je dodatečně možné definovat rozměry samotných trámů, jejich přesahů, počet či rozestup tak, aby vše odpovídalo realitě

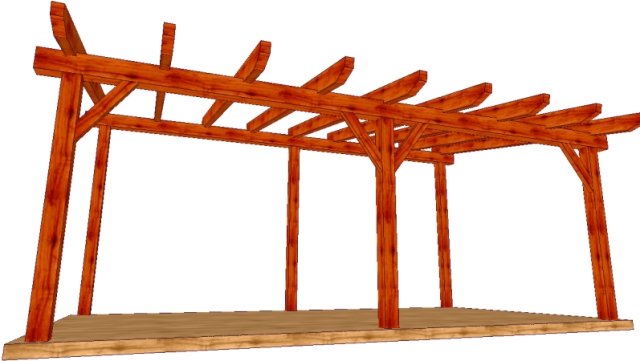

Libovolné konstruování. Pomocí funkce vkládání trámů máme možnost vytvořit dřevěné konstrukce. Speciální funkce jako vkládání trámů paralelně (k již existujícímu trámu), kolmo, pod úhlem, do libovolných rovin atd. má uživatel možnost vytvářet fantastické a neobvyklé konstrukce jako jsou dětská hřiště, balkóny atd.

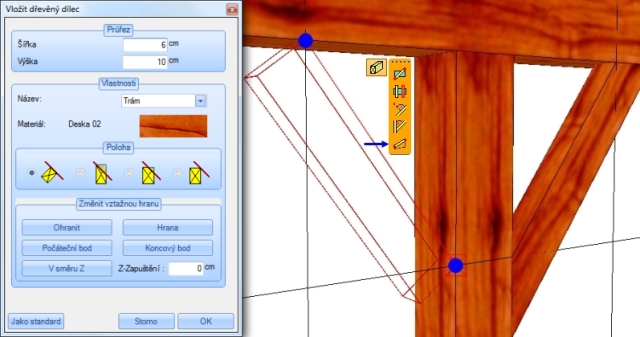

V následujícím příkladu je zobrazeno vytvoření vzpěry na základě libovolného vložení trámu. Vkládání probíhá v tomto případě na předem vytvořených pomocných liniích (modré linie – jejich bodů), které ve volném konstruování hrají velmi důležitou roli:

Aby byla práce s dřevěnými trámy dokonalá, má uživatel k dispozici některé z funkcí pro opracování dřeva.

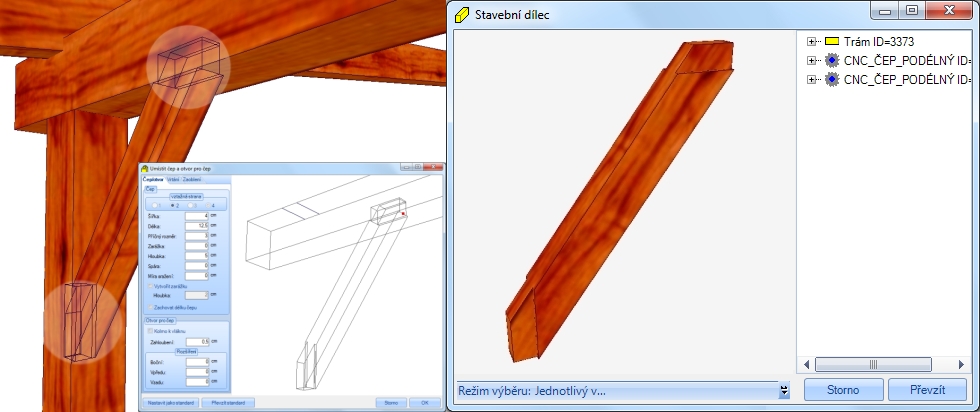

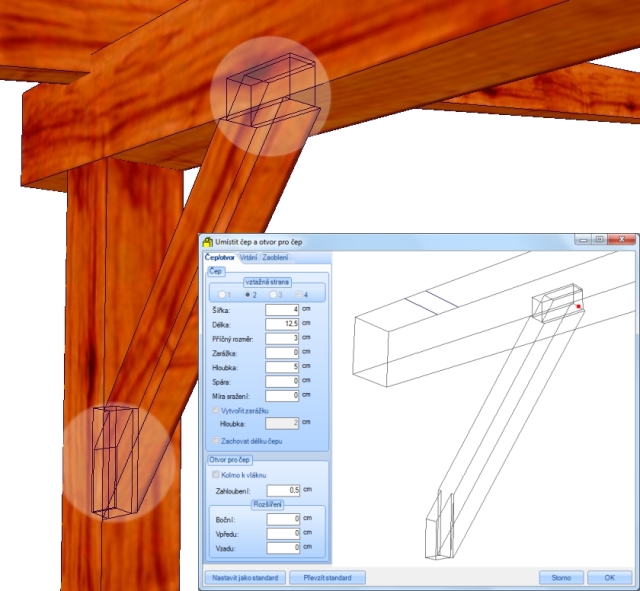

Pomocí funkce je možné vytvoření spojení dvou dřevěných dílců a vytvoření čepu a dlabu. Nejprve se naklikne prvek, který má obsahovat čep a pak strana dřevěného dílce, do kterého má být první dílec zapasován. Následně se otevře dialog, kde je možné vložit kompletní hodnoty.

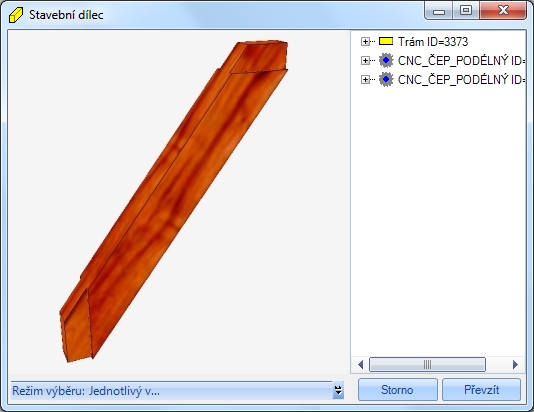

V následujícím příkladu je vidět trám společně s čepem:

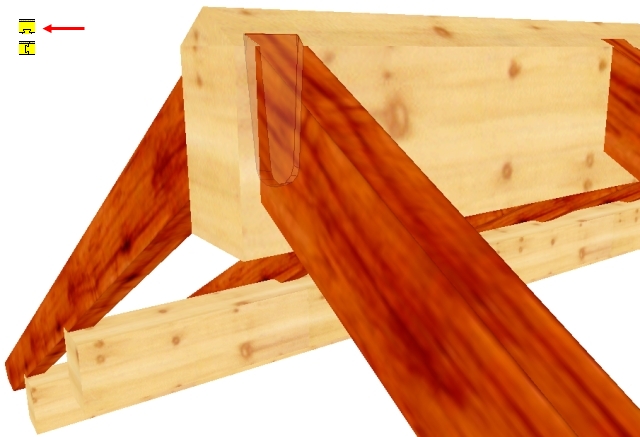

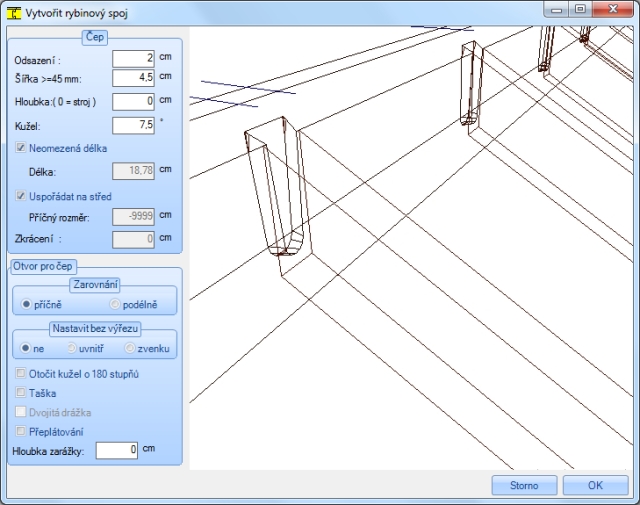

Pomocí funkcí a je možné vytvořit rybinové spoje.

Pomocí funkce Prodloužit/uříznout je možné přizpůsobit nejrůznější dřevěné dílce. K tomu je nutné nakliknout požadovaný konec dílce, který má být změněn a následně rovinu na základě které má být upraven (ta se zobrazí zeleně). Na základě této úrovně se prvek buď zkrátí nebo prodlouží. Celý postup zobrazuje dialog, do kterého se vloží hodnoty, nebo se určí zaříznutí jako další řez atd. To pak uživateli umožní komplexnější opracování.

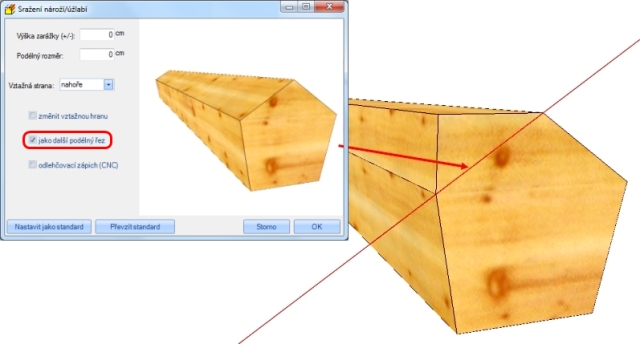

Pomocí funkce je možné sražení jednotlivých dřevěných dílců. V tomto příkladu je vytvořena pomocná diagonální čára, kterou program rozpozná jako úroveń řezu. Výsledkem je vytvoření nového pětihranu dle našich představ.

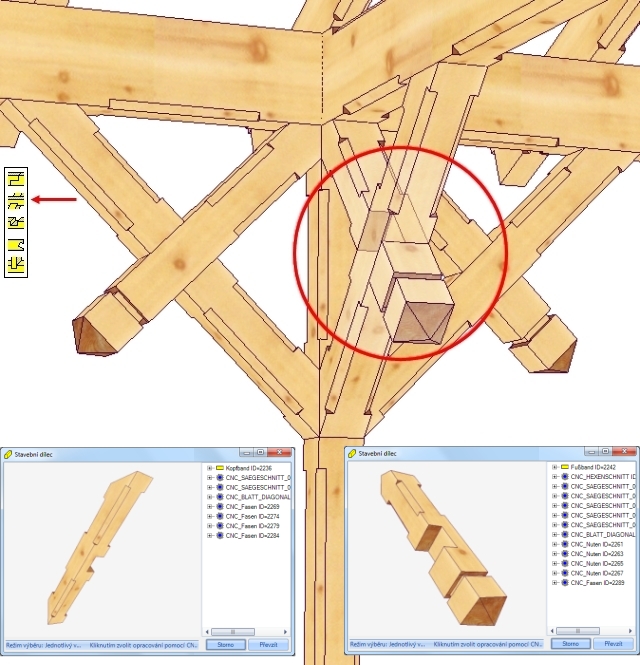

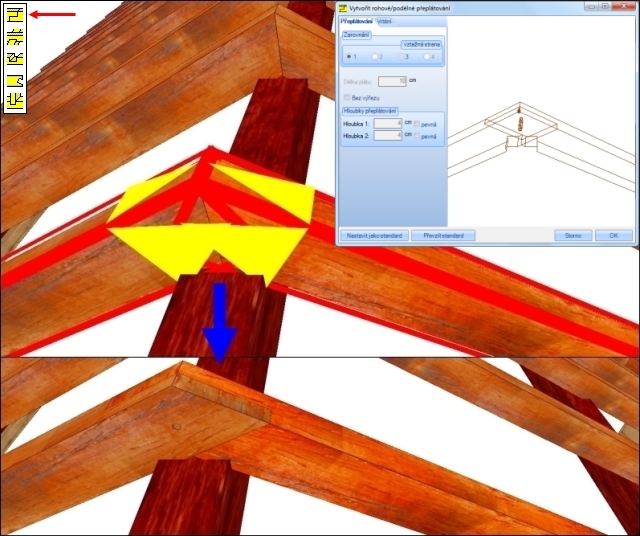

Pomocí funkce , a dochází k přeplátování dvou dřevěných dílců (nebo také a ). Po volbě funkce se naklikne první dílec, pak druhý dílec a v následném dialogu dojde k definování potřebných hodnot a nastavení jako např. vložení vrtání atd:

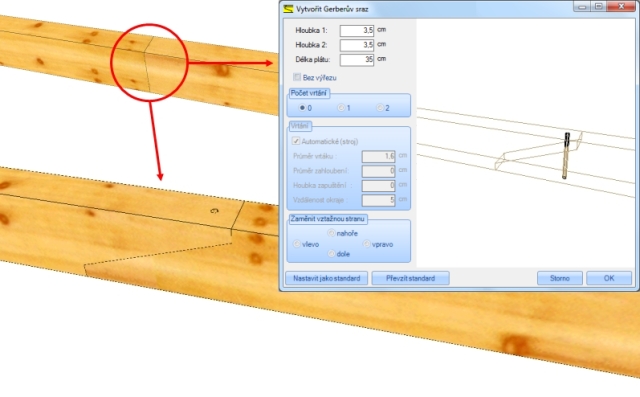

Na stejném principu jako výše uvedená funkce, pak funguje funkce která spojuje dva sousedící dílce do plátu (Gerberův plát).

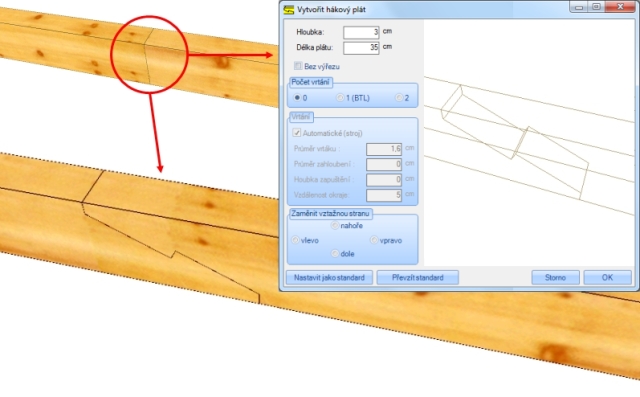

Pomocí funkceje možné přeplátovat dva trámy pomocí Hákového plátu:

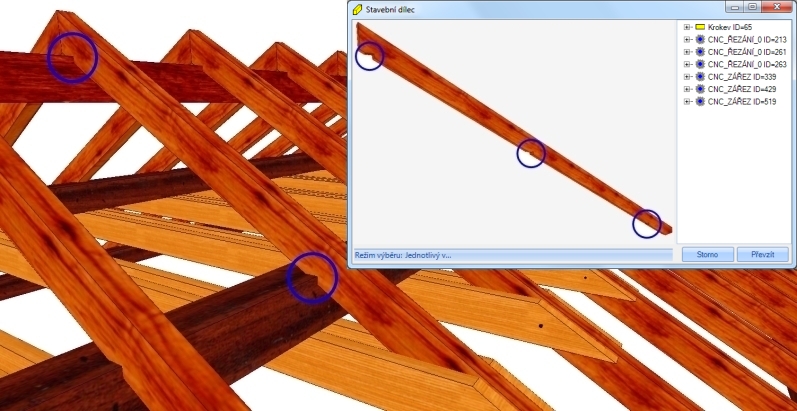

Přestože VisKon vytváří některé spoje AUTOMATICKY (sedla), jsou u dřevěných konstrukcí části (např. u stojek, vzpěr, pásků, trámování atd), u kterých použijeme speciální opracování. Pomocí těchto funkcí a je možné vytvořit např. jednoduchá i vícenásobná osedlání. V následujících ukázkách jsou zobrazena opracování pro stroje, která jsou viditelná pouze při použití speciální funkce zobrazení prvků ve 3D.

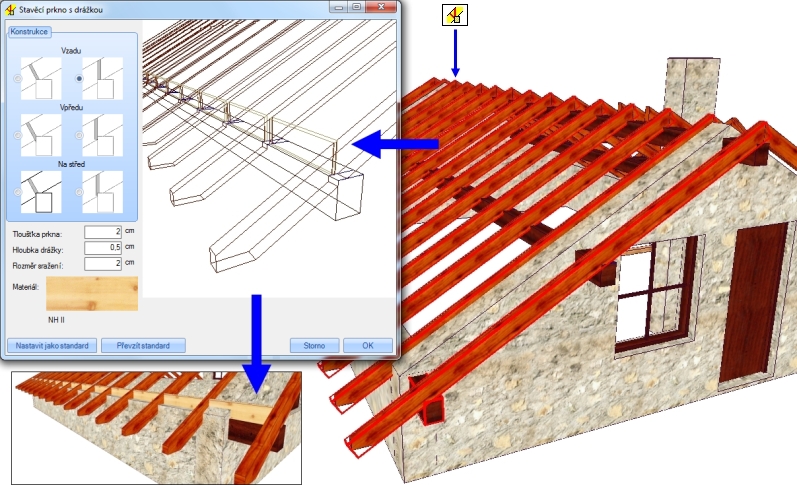

Pomocí funkce je možné automatické vytvoření stavěcího prkna s drážkou (umístit). Kompletní postup je velice jednoduchý, nejprve se naklikne spodní hrana, zvolí se krokev pak nosník a následně dochází ke konfiguraci samotného prkna:

Pomocí funkce je možné vytvořit čelní a patní zarážku.

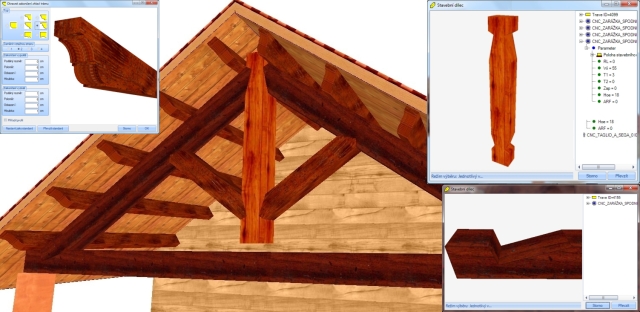

Pomocí funkce má uživatel možnost vytvářet nejrůznější okrasná zakončení:

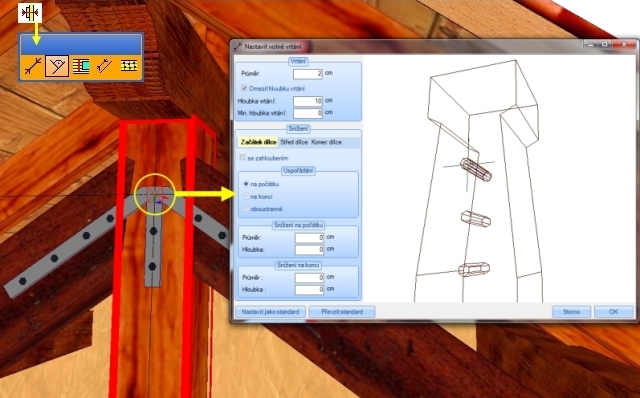

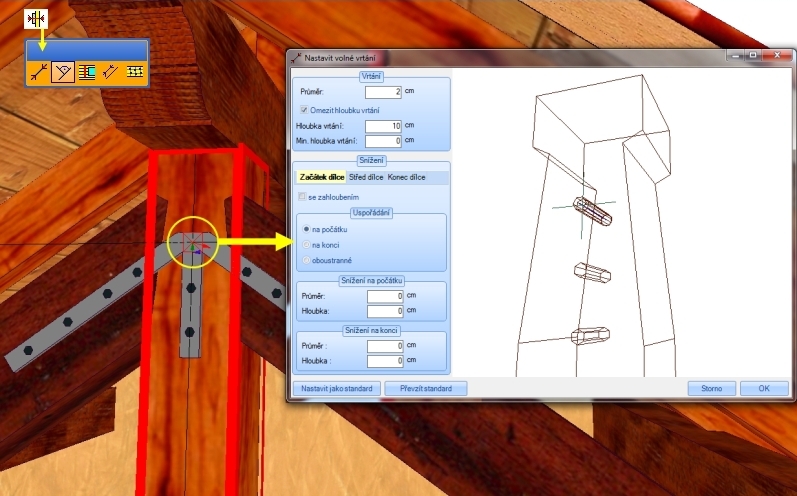

Na základě funkce je možné vytvářet volná vrtání do dřeva či oceli:

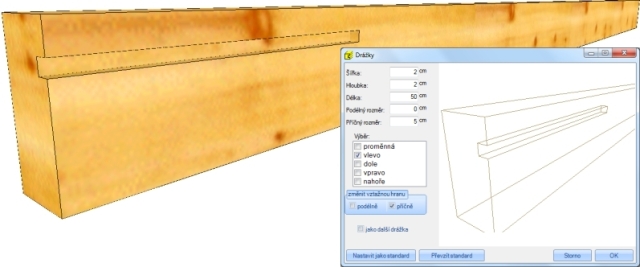

Pomocí funkce má uživatel možnost vytvářet libovolné drážky:

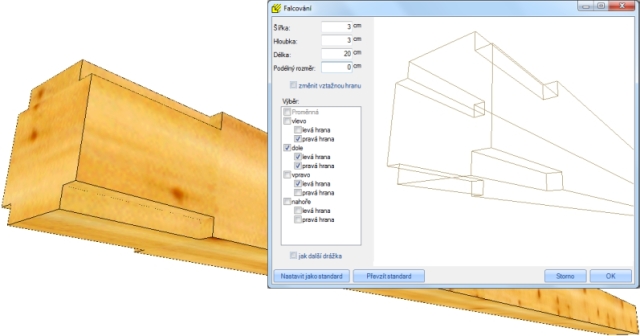

Pomocí funkce je možné vytvářet falcování na hranách trámů:

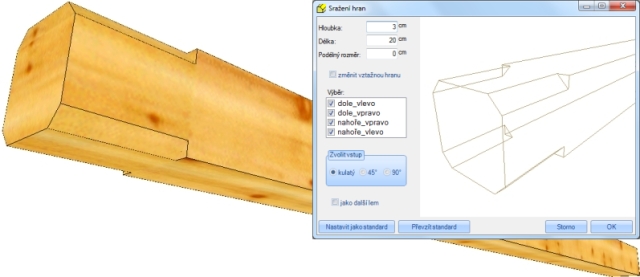

Pomocí funkce je možné vytvořit sražení hran trámů:

Pomocí funkce je možné vytvořit drážku:

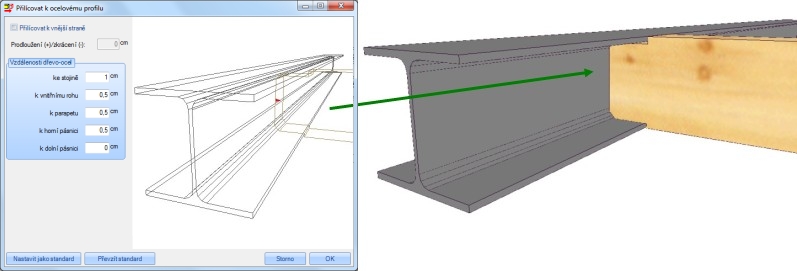

Pomocí nástroje je možné vkládat nejrůznější typy ocelových profilů jako např. I, U, L, T, Z atd.

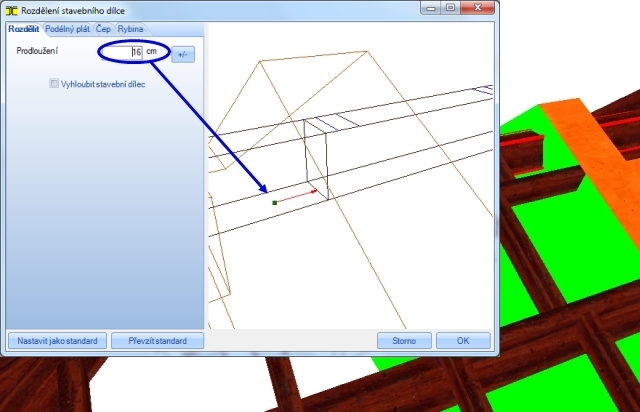

Pomocí funkce je možné rozdělení trámů na určité úrovni, např. ke stěně nebo jiným prvkům. Postup je velice jednoduchý. Nejprve se naklikne trám, který má být rozdělen a pak prvek jeho čelní část, na které bude těleso zaříznuto. Na našem obrázku je pak označena čelní strana stěny (ta se zobrazí zeleně).V následujícím dialogu se již zadají hodnoty prodloužení. Záporné hodnoty pak vedou ke zkrácení.

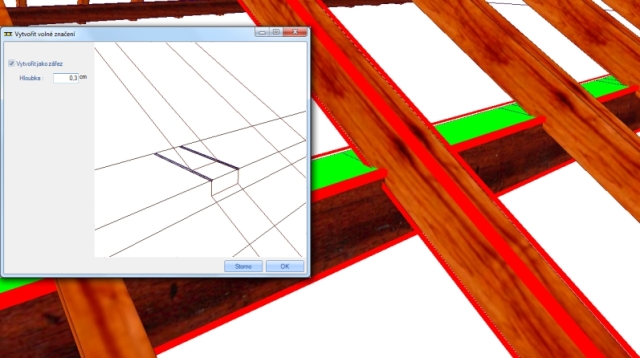

U prvků opracování které VisKon vytvořil AUTOMATICKY je pomocí funkce možné vytvořit značení, které ulehčuje práci v samotné výrobě.

Při sériovém zpracování je Vám k dispozici především užitečný nástroj a to funkce kopírování. Nejprve se naklikne prvek, pak referenční bod a pak vzdálenost cca. Následně se otevře dialog, kde je možné definovat přesný odstup kopie prvku stejně jako jejich celkový počet. V tomto příkladu se tedy kopie vytvoří v rozestupu 1 m a v počtu tří kopií. Pomocí jediného dialogu jsou tak rychle a jednoduše vytvořeny kompletní seriové prvky konstrukce.

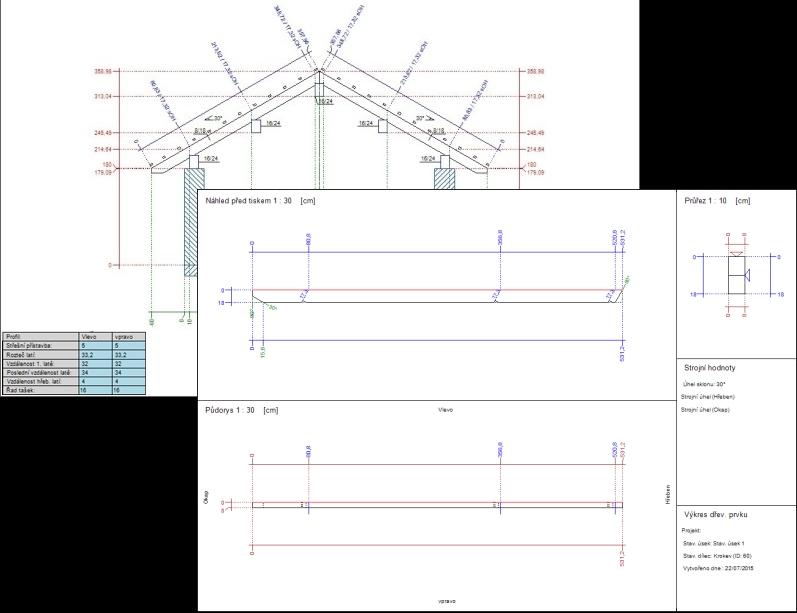

Velmi užitečným a inteligentním pomocníkem je i generování výkresů se specifickými prvky použitelnými pro technické kreslení:

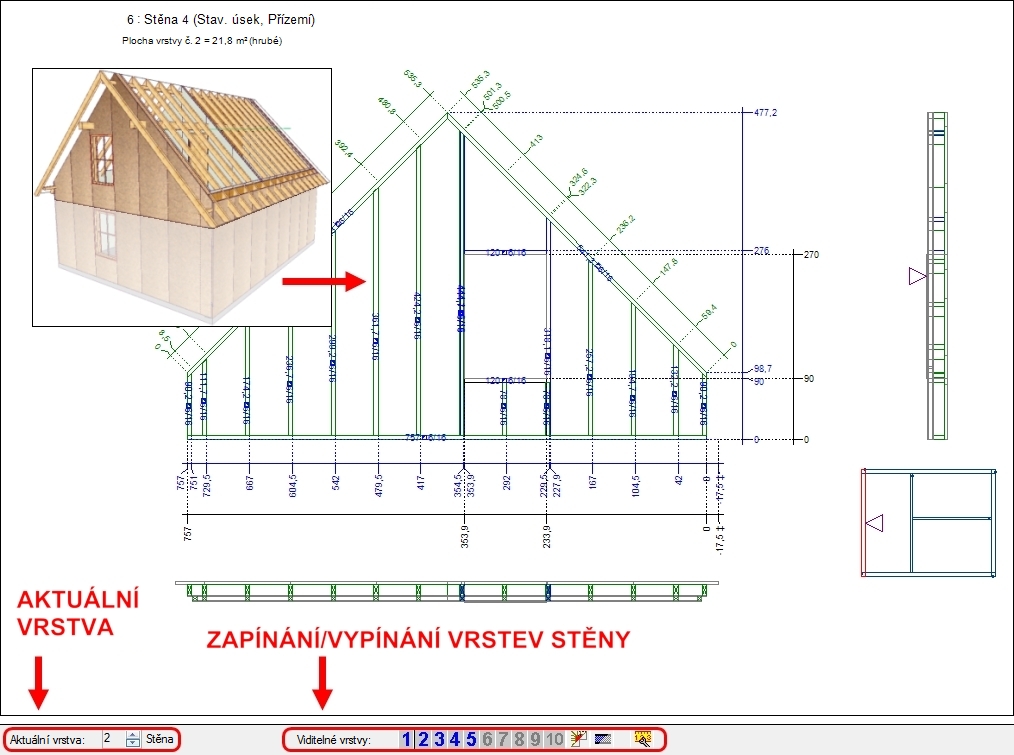

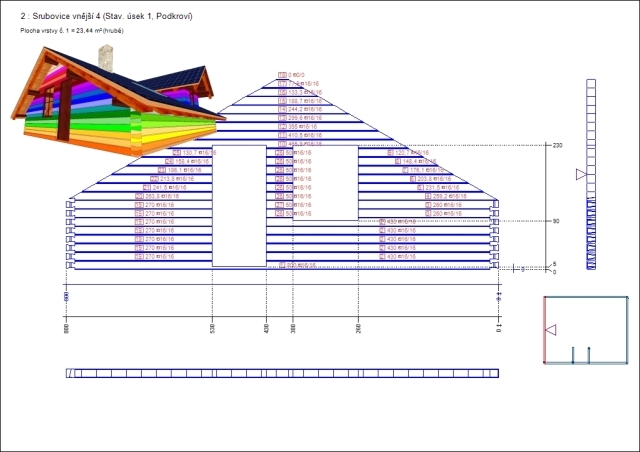

Pomocí funkce dojde k vytvoření kompletního výkresu nakliknuté stěny:

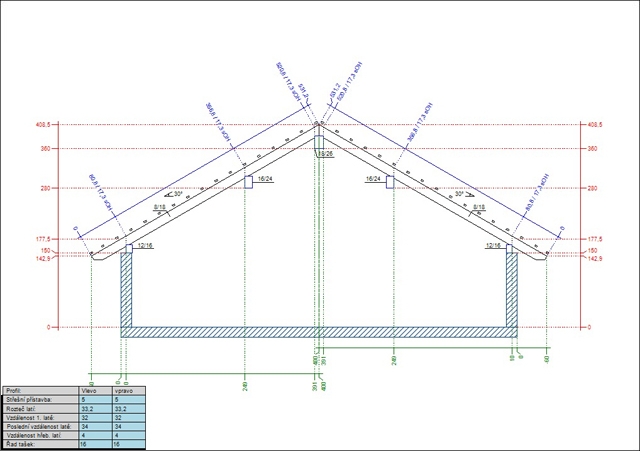

Kliknutím na funkci a příslušnou střešní plochu dojde k vytvoření automaticky okótovaného výkresu profilu dané střešní plochy.

Pomocí funkce dochází ke generování kompletních výkresů nakliknutých stěn:

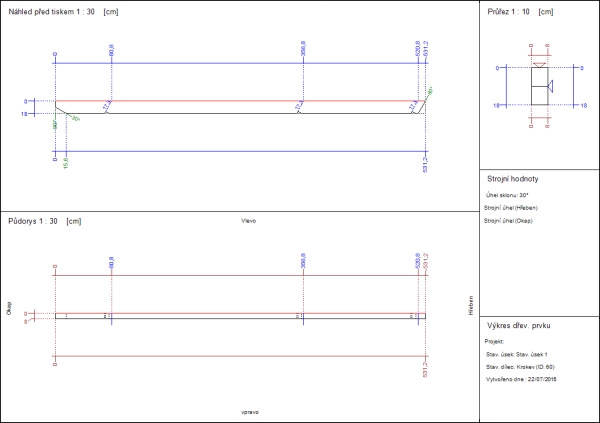

Kliknutím na funkci a kliknutím příslušného stavebního prvku dojde k otevření výkresu automaticky okótovaného dílce, který je možný využít ihned k naříznutí pro pilu!

Kliknutím na funkci se automaticky zobrazí všechny důležité výkresy prvků projektu

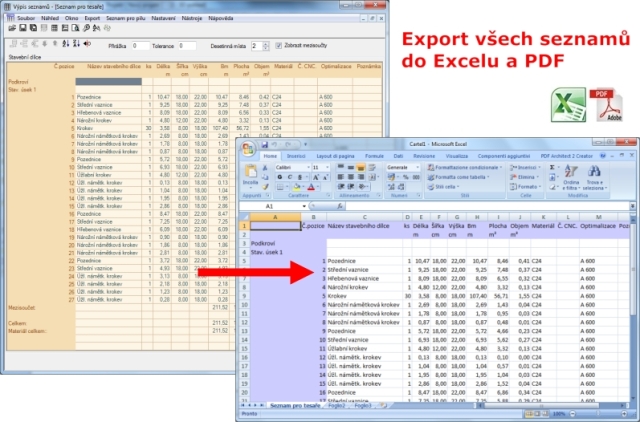

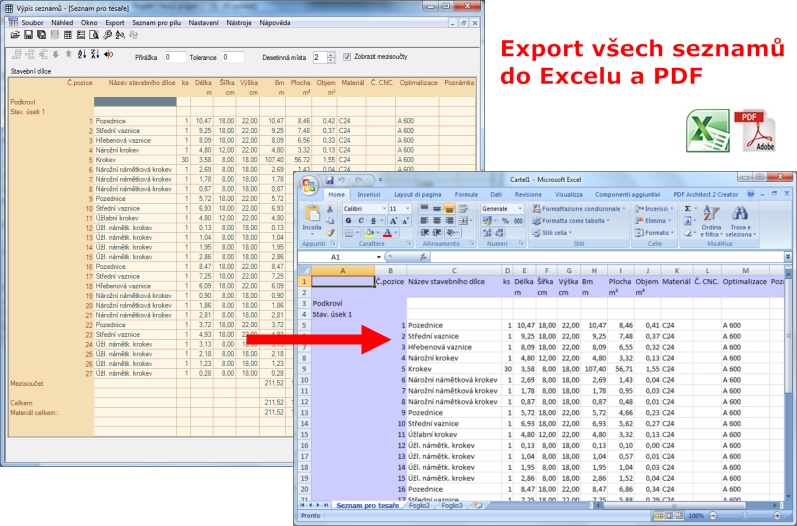

Program VisKon má ze všech vytvořených projektů možnost vytvoření seznamu řeziva pro tesaře, s kompletními rozměry v m, m2 a m3. Kompletní seznam je pak možné kliknutím na příslušnou funkci exportovat do Excelu nebo PDF

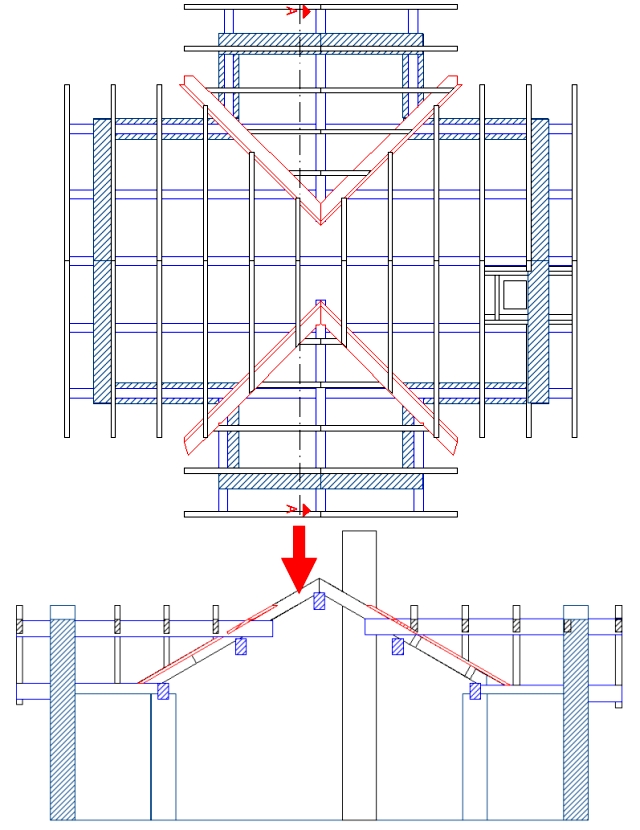

Dodatečně ke všem náhledům a seznamům je pomocí funkce možné vytvořit z určitého bodu náhledu vodorovný nebo příčný řez.

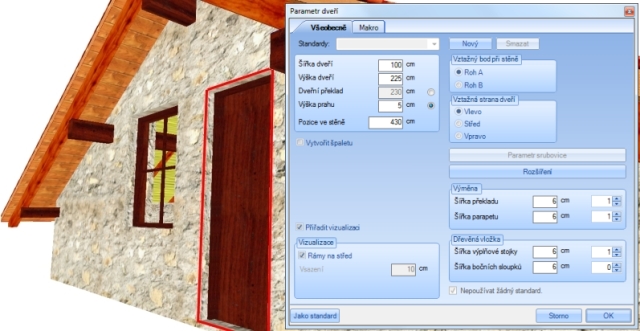

Pomocí následujícího dialogu je precizním způsobem možné vložit okna a dveře.

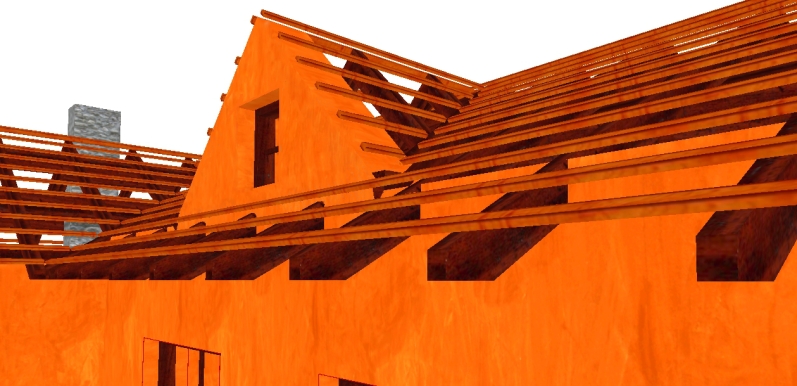

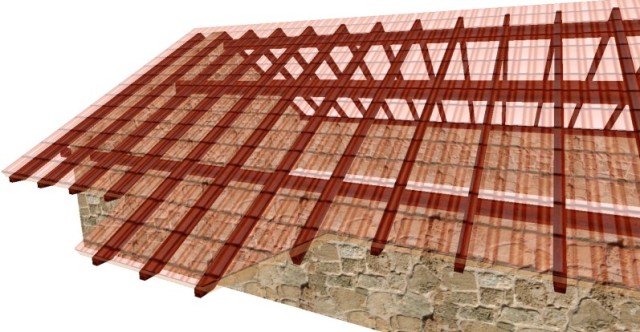

Pomocí funkce dojde k automatickému přizpůsobení se stěn střešnímu plášti.
